Applicazione:	Taglio laser	Materiale applicabile:	Metalli
Condizione:	Nuovo	Tipo di laser:	Laser a fibra
Zona di taglio:	1500 mm*3000 mm	Velocità di taglio:	0~100m/min
Formato grafico supportato:	AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP	Spessore di taglio:	0 ~ 30 mm
CNC o no:	Sì	Modalità di raffreddamento:	raffreddamento ad acqua
Software di controllo:	Cypcut	Marca della sorgente laser:	MAX Raycus
Marca della testa laser:	Strumenti a raggi	Marca del servomotore:	YASKAWA
Marchio di rotaia guida:	HIWIN	Marca del sistema di controllo:	Cypcut
Peso (kg):	3500 kg	Punti chiave di vendita:	Alta produttività, bassa manutenzione
Marca della lente ottica:	Lunghezza d'onda	Garanzia:	3 anni
Industria applicabile:	Negozi di materiali da costruzione, fabbriche, officine di riparazione di macchine, aziende agricole	Rapporto di prova della macchina:	Fornito
Ispezione in uscita video:	Fornito	Garanzia dei componenti principali:	3 anni
Componenti fondamentali:	Contenitore a pressione, Motore, Ingranaggio, Casella di marcia, Motore, PLC, laser più luminoso di	Modalità di funzionamento:	onda continua
Configurazione:	tipo del cavalletto	Prodotti manipolati:	Fogli metallici
Funzionalità:	Servomotore programmabile	prestazioni:	Performance massima
Velocità:	Veloce, veloce.	Precisione:	Precisione
Manutenzione:	Basso costo	Tecnica di assemblaggio sperimentata:	Qualità affidabile
Servizio post-vendita esperto:	Soluzione e formazione offerta	Progettazione:	Nessuna deformazione

Applicazione:	Taglio laser
Materiale applicabile:	Metalli
Condizione:	Nuovo
Tipo di laser:	Laser a fibra
Zona di taglio:	1500 mm*3000 mm
Velocità di taglio:	0~100m/min
Formato grafico supportato:	AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
Spessore di taglio:	0 ~ 30 mm
CNC o no:	Sì
Modalità di raffreddamento:	raffreddamento ad acqua
Software di controllo:	Cypcut
Marca della sorgente laser:	MAX Raycus
Marca della testa laser:	Strumenti a raggi
Marca del servomotore:	YASKAWA
Marchio di rotaia guida:	HIWIN
Marca del sistema di controllo:	Cypcut
Peso (kg):	3500 kg
Punti chiave di vendita:	Alta produttività, bassa manutenzione
Marca della lente ottica:	Lunghezza d'onda
Garanzia:	3 anni
Industria applicabile:	Negozi di materiali da costruzione, fabbriche, officine di riparazione di macchine, aziende agricole
Rapporto di prova della macchina:	Fornito
Ispezione in uscita video:	Fornito
Garanzia dei componenti principali:	3 anni
Componenti fondamentali:	Contenitore a pressione, Motore, Ingranaggio, Casella di marcia, Motore, PLC, laser più luminoso di
Modalità di funzionamento:	onda continua
Configurazione:	tipo del cavalletto
Prodotti manipolati:	Fogli metallici
Funzionalità:	Servomotore programmabile
prestazioni:	Performance massima
Velocità:	Veloce, veloce.
Precisione:	Precisione
Manutenzione:	Basso costo
Tecnica di assemblaggio sperimentata:	Qualità affidabile
Servizio post-vendita esperto:	Soluzione e formazione offerta

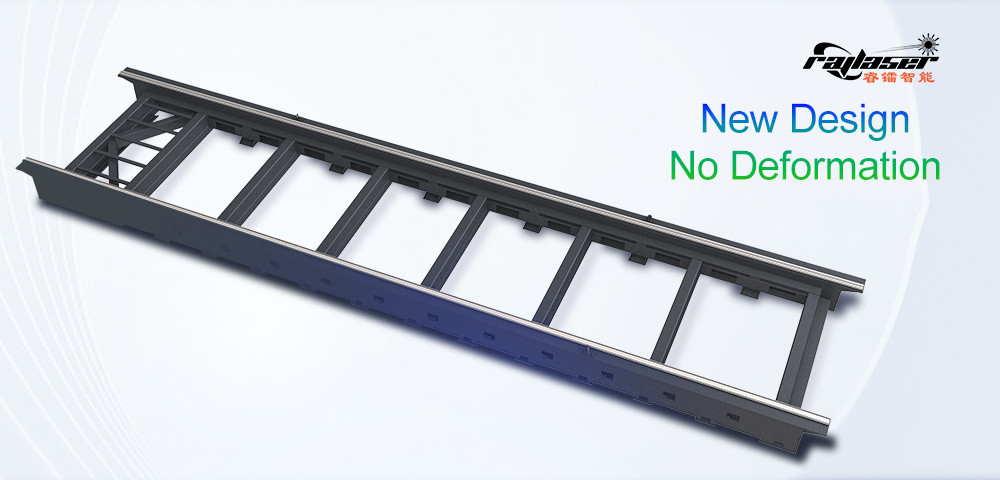

Progettazione:	Nessuna deformazione

Taglio laser ad alta potenza per la fabbricazione di fogli su scala industriale

Shanghai Raylaser Gantry Pro serie:

Taglio laser ad alta potenza per la fabbricazione di fogli su scala industriale

Domina la lavorazione del metallo a grande formato con una precisione di taglio del bisello da 20 kW a 60 kW

Progettata per cantieri navali, produttori di attrezzature minerarie e fabbricanti di acciaio strutturale in tutto il sud-est asiatico e in Arabia Saudita, la serie Raylaser Gantry Pro offre potenza e scala senza pari.Con laser a fibra ad alta potenza (20kW-60kW) e taglio a guinzaglio integrato (0°45°), questo sistema di portiere industriale lavora fogli fino a 6m x 20m, gestendo acciaio al carbonio (40mm+), inossidabile (30mm+) e alluminio (25mm+) a velocità di produzione.

Taglio laser ad alta potenza per la fabbricazione di fogli su scala industriale 0

5 caratteristiche rivoluzionarie per le soluzioni di mega-foglie

Potenza a scala di grondaia
- 60kW MAX sorgente laser: taglia acciaio al carbonio da 40 mm a 1,5 m/min
- Sistema servo a doppia trazione: 150 m/min di movimento rapido (2G di accelerazione)
- Capacità di 20 tonnellate: elabora piastre piene senza decollaggio
Taglio avanzato del bisello
- 3D Bevel Head: regola automaticamente 0°45° per i bordi pronti alla saldatura
- Tolleranza d'angolo ± 0,1° su acciaio da 30 mm
- Software CAM con sistema di nidificazione automatica
Resilienza al deserto e ai tropici
- Ottica sigillata IP65 (tempeste di sabbia saudite)
- Apparecchi elettrici a controllo dell'umidità (clima monsonico SEA)
- S&G 40HP per il funzionamento a 45°C
Integrazione di fabbriche intelligenti
- Monitoraggio della produzione dell'IoT: monitoraggio in tempo reale delle OEE tramite RayCloud
- Cambio di ugelli automatici e sensori di altezza
- Compatibile con sistemi di trasporto FMS
Progettazione a tempo di fermo zero
- Sistema ferroviario modulare per una manutenzione rapida
- Portale allineato con laser con compensazione termica di 0,03 mm/m

Specificativi tecnici (Gantry Pro Series)

Modello	Zona di taglio	Potenza del laser	Spessore massimo	Capacità del bisello	Potenza
GP-6020	6m x 2m	20 ̊30 kW	35 mm (CS)	0°45°	380V/100A
GP-8025	8m x 2,5m	30 ∼ 40 kW	40 mm (CS)	0°45°	380V/150A
GP-1220	12m x 2m	40 ‰ 50 kW	45 mm (CS)	0°45°	480V/200A
GP-2060	20m x 6m	50 ∼ 60 kW	50 mm (CS)	0°45°	480V/400A (3 fasi)

CS=Acciaio al carbonio • Standard: Precitec HD convex head • Controller RayOS Pro

Perché scegliere Gantry Pro nei mercati dell'Asia e dell'Arabia Saudita?

Monsoon/Dust Proof: componenti IP65 sopravvivono alla sabbia di Jeddah e all'umidità di Bangkok
Risparmio energetico: consumo energetico di 2,5 kW/h a 40 kW contro 6 kW/h a plasma
Riduzione dei rifiuti: fogli da nidificazione di 8x12 m con utilizzo del materiale del 94%
Conformità: certificati di sicurezza CE, GCC, ASEAN
Supporto locale: tecnici a Singapore, Riyadh, Kuala Lumpur


Zona di taglio	Personalizzare in base alla disponibilità del laboratorio e al carico di produttività richiesto.
Fonte laser	Max / Raycus / IPG / Boci / BWT
Potenza del laser	6000W~50KW Disponibile
Accelerazione massima	1.5G~4G facoltativo
Velocità di taglio	80 m/min~180 m/min
Accuratezza del posizionamento	≤ 0,03 mm
Accuratezza di riposizionamento	≤ 0,03 mm

Personalizzare la lunghezza del tavolo da taglio

In base allo spazio di laboratorio e al carico di lavoro richiesto, possiamo personalizzare l'area di taglio più adatta.

Domande frequenti

D: Può tagliare le biselli su acciaio inossidabile da 30 mm per vasi a pressione?
R: Sì! Il nostro modello da 50 kW raggiunge una precisione di ± 0,1° su 30 mm SS a 0,8 m/min.

D: Come gestire fogli da 20 metri in spazi limitati?
R: Offriamo sistemi ferroviari segmentati installati in baie di 15 metri con kit di estensione.

D: Che tipo di raffreddamento è necessario per i laser da 60 kW in Arabia Saudita?
R: I refrigeratori integrati da 40 CV mantengono il liquido di raffreddamento a 22°C in laboratori a 50°C.

D: La formazione dell'operatore è inclusa?
R: formazione gratuita di 5 giorni in loco + manuali multilingue (arabo/malese/tailandese).

D: In che modo il taglio a busta migliora la produttività?
A: Elimina la fresatura secondaria:

Tradizionale: fresatura di 45 minuti per giunto
Gantry Pro: biselli integrati in 1 passaggio

Applicazioni industriali

* "Il nostro Raylaser GP-2060 (60kW) nel cantiere navale di Batam taglia le lastre di scafo a bisella da 40 mm in 8 minuti 70% più velocemente del plasma. ROI raggiunto in 11 mesi".*
Direttore della produzione, PT Maritime Solutions Indonesia
